SELECCIÓN DEL EQUIPO ELÉCTRICO EL FILTRO QUE DETERMINA EL ÉXITO DE TU DICTAMEN DE INSTALACIONES ELÉCTRICAS UVIE 4.3 SELECCIÓN DEL EQUIPO ELÉCTRICO

En la NOM-001-SEDE-2012, el punto 4.3 del Título 4, establece las reglas del juego para la Selección del Equipo Eléctrico. No se trata de comprar el equipo más robusto, sino el adecuado para las condiciones específicas de tu proyecto. Para una UVIE, este es uno de los puntos más críticos de la inspección física.

1. Los cuatro pilares de la selección de los equipos según el punto 4.3

La norma es clara: cada equipo debe ser seleccionado considerando su capacidad para operar de forma segura bajo condiciones normales y de falla. Los criterios fundamentales son:

• Características Eléctricas: El equipo debe ser apto para la tensión (V), corriente (A) y frecuencia (Hz) del sistema.

• Condiciones Ambientales: La selección debe considerar si el equipo estará expuesto a humedad, polvos, gases inflamables o corrosión. Un equipo NEMA 1 en una zona de procesos húmedos es una falla inmediata.

• Capacidad de Interrupción: Las protecciones deben ser capaces de interrumpir la corriente de falla (cortocircuito) sin destruirse ni poner en riesgo el entorno.

• Certificación de Producto: Todo material debe contar con certificados que avalen su cumplimiento con las normas oficiales mexicanas (NOM) o estándares aplicables.

2. La relación de punto 4.3 y la verificación de las instalaciones eléctricas UVIE

¿Por qué la selección del equipo es el dolor de cabeza de muchos contratistas durante la verificación? Porque la Unidad de Verificación (UVIE) realiza una inspección ocular y documental exhaustiva basándose en este punto.

¿Qué audita la UVIE en este apartado?

1. Concordancia con el diseño (4.2): Si tu memoria de cálculo dice que necesitas un interruptor de 100A con una capacidad de 22kA, y seleccionaste uno de 10kA, la instalación es insegura y no cumple.

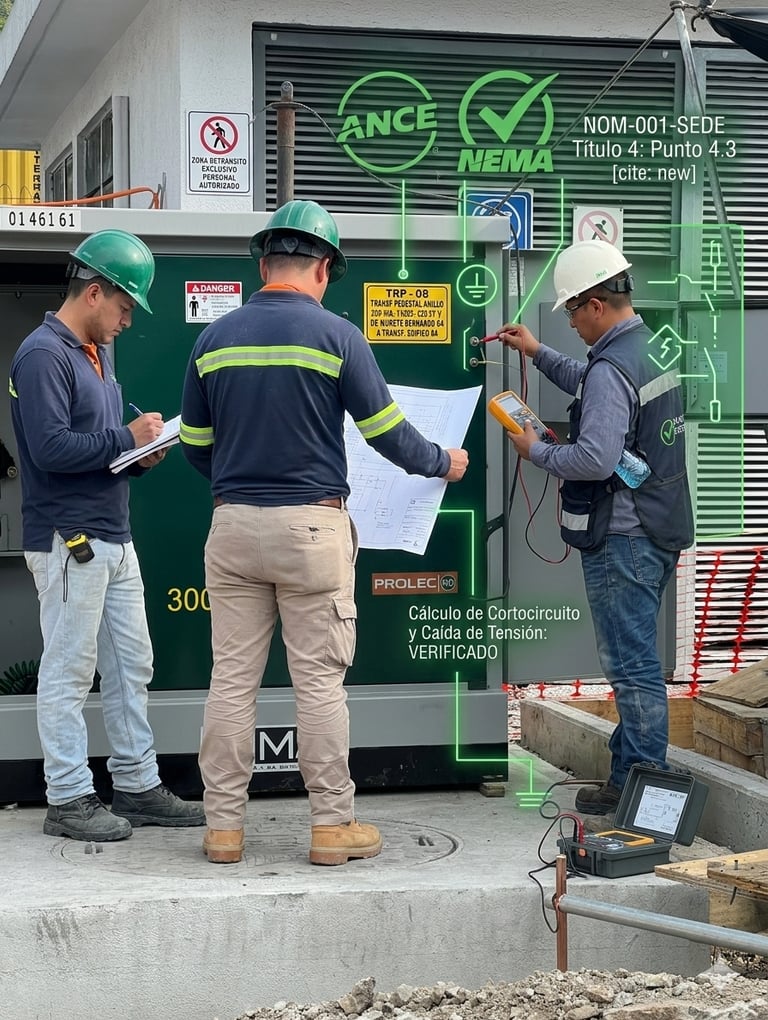

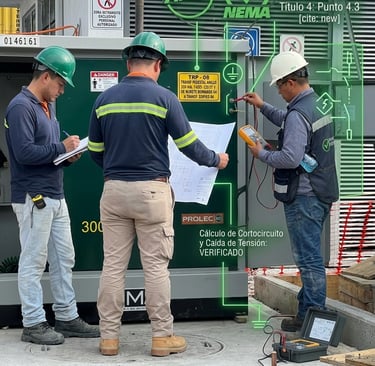

2. Placas de datos: El inspector revisará físicamente las placas de motores, transformadores y tableros para confirmar que coincidan con lo reportado en el diseño.

3. Marcas de conformidad: La UVIE buscará sellos como ANCE o NOM en los equipos. Instalar equipos sin certificación (marcas desconocidas o piratería) invalida el proceso de verificación.

4. Uso previsto: Se verifica que el equipo no esté siendo forzado. Por ejemplo, conductores seleccionados para una temperatura de 75°C operando en terminales diseñadas solo para 60°C.

3. El Valor de una Correcta Planeación Energética

Seleccionar el equipo correcto como lo establece el punto 4.3 te ahorra:

• Costos dobles: Evitas tener que comprar y reinstalar equipos rechazados por la UVIE.

• Riesgos de incendio: Garantizas que los materiales no se degraden prematuramente por condiciones ambientales mal calculadas.

• Retrasos operativos: Un dictamen UVIE fluye mucho más rápido cuando la evidencia de certificación de los equipos está en orden.

En Planeación Energética, no solo diseñamos; nos aseguramos de que la selección del equipo eléctrico sea un escudo de seguridad para tu infraestructura eléctrica. Cumplir con el punto 4.3 del Título 4, es la mejor inversión para garantizar la vida útil de tu instalación y la obtención de tu dictamen sin contratiempos. Para más información visita nuestra página: www.planeacionenergetica.mx
